LGS双头变螺距螺杆真空泵
LGS双头变螺距螺杆真空泵
产品详情

兴德牌LG螺杆真空泵内装有两个同步反向旋转的螺杆转子(1)和(2),其中(2)短轴转子转向为左旋,对面(1)长轴转子为右旋。两个转子在泵体(9)内通过一对齿轮(3)保持同步反向旋转。转子与转子之间、转子与泵体之间没有磨擦且保持一定的微小间隙,两个转子与泵体形成了密封腔(4),密封腔的个数等于转子的螺旋圈数。转速×螺距=气体流速。

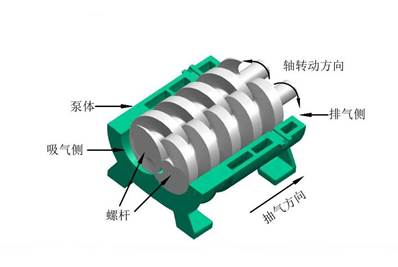

两个转子在按下图中方向旋转时,与吸气口(5)相连的密封腔的空间逐渐变大,微小间隙减少倒流,吸气口逐渐形成真空。气体被吸入并被传送到排气侧,排气侧的密封腔(6)空间在旋转过程中逐渐变小,气体被压缩到排气口(7),长时间运转时需向泵体及端盖的夹套(8)通入适量的冷却水对泵壳进行冷却。因压缩热主要在排气侧(6)产生,为了充分冷却螺杆转子,在多数工况下可以将适量的空气或其它合适的中和气体通过对面2个补气口(10)导入泵腔内,冷却重复压缩的过热气体,顺势混合排出带走热量。
