兴德生产——蒸汽喷射真空泵的介绍和蒸汽喷射真空泵的安装

发表时间:2019-11-02 14:15

蒸汽喷射真空泵是一种结构简单、性能稳定可靠的真空获得设备,广泛应用于石油、化工、油脂、制药、冶金、轻工、纺织、食品、制糖、制盐等行业的真空蒸发、蒸馏、精馏、升华、干燥、结晶、浓缩、脱臭、脱色、脱水、过滤、真空输送物料、化学吸收、除气、除氧、制冷等工艺。

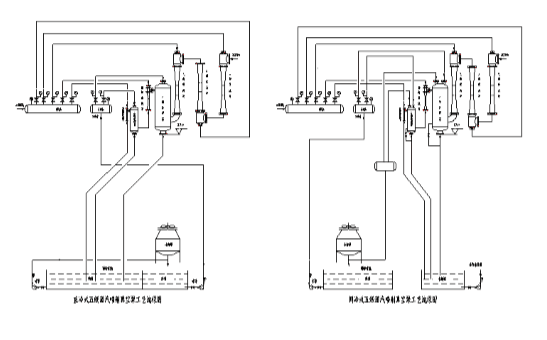

按级数可分为一级、二级、三级、四级、五级,冷凝型式有直冷式、间冷式。

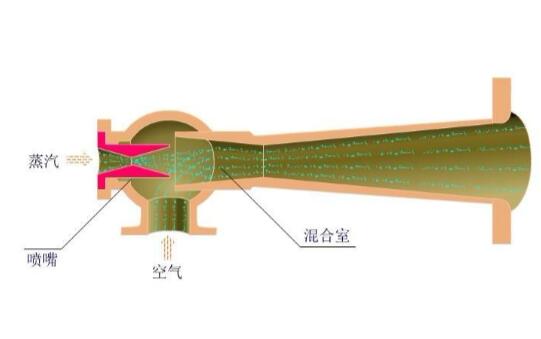

蒸汽喷射泵有一定压强的工作,蒸汽通过拉瓦尔喷咀,减压增速(蒸汽的势能转变为动能)以超音速喷入混合室,与被抽介质混合,进行能量交换,混合后的气体进入扩压器,减速增压(动能转化为压强能),为了减少后级泵的抽气负荷,配置冷凝器,通过有一定温差的两种介质对流,进行热交换,达到冷凝高温介质目的,排到大气压。



安装:
1
、蒸汽喷射真空泵可以在室外露天安装。如果停工或在结冰气候时,整个装置能快速排水,因为已经装了内连管以备快速排水。
2、水环泵一定要有足够的静压,泵的填料箱一定有水封。在泵的排水管中装一个止回阀,以防止间歇或脉冲的空气回流。为了有效平衡冷
  凝器之间的压力差,管道封闭回路,一定要有合适的回路长道,好在每一条回路管的低位装一条放水管道,同时也可作为清洗冷凝
  器时出水口。
3、安装蒸汽管道时,必须注意尽量要使送到喷嘴的蒸汽尽可能干燥,从蒸汽分离器到喷射泵之间带保温。蒸汽管道越短越好,分离器应该
  长期保持干燥,为此接到喷射泵的蒸汽管一定要从蒸汽主管道上端接出温蒸汽不但腐蚀喷嘴和过早扩散,而且严重影响小喷嘴口的功能。
  由于要求高真空度,以及尤其泵内小喷嘴口径,所以一定要检查装在蒸汽过滤器与喷射泵内蒸汽喷嘴之间的气管是否干净。蒸汽喷射泵
  装上所谓进汽小气箱,可以很方便把喷嘴拆下来,用一支探针直觉检查喷嘴通路。蒸汽垫圈不要偏心放置,以免影响蒸汽自由流动截面
  积。
